氣動法蘭式軟密封蝶閥

一、氣動法蘭式軟密封蝶閥 概述

氣動法蘭式軟密封蝶閥由軟密封中線對夾式蝶閥與活塞式氣動履行器組成，活塞式氣缸具備力矩大開啟速率快的特色，別的再配上電磁閥能夠完成對閥門的完善節制。別的雙偏疼法蘭式蝶閥布局松(song)(song)散，90°反轉展轉開(kai)關輕松(song)(song)，密(mi)封靠得住，利用壽命長(chang)，被普(pu)遍用于水廠、電廠、鋼廠、造(zao)紙、化工、飲食等體系供排水中，作為調理(li)和(he)停止(zhi)利用。

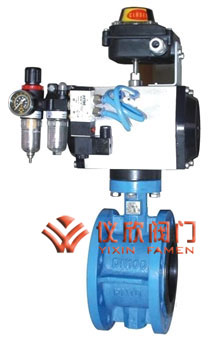

氣動法蘭式軟密封蝶閥（配GT汽缸，帶三聯件）	氣動法蘭式軟密封蝶閥（配AW汽缸）

二、氣動法蘭式軟密封蝶閥 特色

1、本閥接納雙偏疼布局，具備越關越緊的密封功效，密封機能靠得住。
2、密封副資料選用不銹鋼和丁腈耐油橡膠配對，利用壽命長。
3、橡膠密封圈便可位于閥體上，也能夠位于蝶板上，可合用差別特色的介質，供用戶挑選。
4、蝶板接納框架布局，強度高，過流面積大，流阻小。
5、全體烤漆、能有用地避免銹蝕且只需改換密封閥座密封資料，便可利用于差別介質。
6、本閥具備雙向密封功效，裝置時不受介質流向的節制，也不受空間地位的影響，可在任何標的目的裝置。
7、本閥布(bu)局(ju)怪異，操縱矯捷，省力，便(bian)利。

三、氣動法蘭式軟密封蝶閥 首要參數

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封實驗(MPa)	0.66	1.1	1.76
強度實驗(MPa)	0.9	1.5	2.4
合用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
合用介質	水、氛圍、自然氣、油品及弱侵蝕性流體
泄露率	合適GB/T13927-92規范
驅動體例	蝸輪傳動、電動、氣動、液動

四、氣動法蘭式軟密封蝶閥 首要零部件資料

整機稱號	資料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

五、氣動法蘭式軟密封蝶閥 履行規范

制作規范	GB/T 122387-89
法蘭規范	GB9113-2000、GB17241.6-1998
布局長度規范	GB12221-89
查驗規范	GB/T 13927-92

六、氣動法蘭式軟密封蝶閥 首要形狀毗連尺寸

DN	首要形狀毗連尺寸					法蘭尺寸和螺栓孔尺寸
	L	H	H0	A	B	0.6MPa				1.0MPa				1.6MPa
						D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	338	180	65	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	444	240	72	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	192.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
