氣動硬密封蝶閥
一、氣動硬密封蝶閥 概述
氣動硬密封蝶閥布局接納三維編心道理設想，閥座接納硬密封兼容的多條理布局，加工高深，工藝進步前輩。氣動硬密封蝶閥由閥(fa)體(ti)、蝶板、多(duo)條(tiao)理閥(fa)座、閥(fa)桿(gan)、傳(chuan)動機(ji)構(gou)等首要部件構(gou)成(cheng)，布局簡(jian)略、體(ti)積小、分量輕，被普遍地利用到(dao)冶金、電力、煤(mei)油、化工、氛圍、煤(mei)氣、可燃氣體(ti)和給排水等侵蝕(shi)性介質的管道上(shang)。
 |
 |

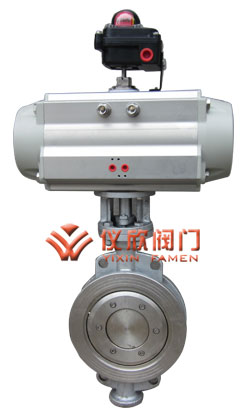

| 氣動硬密封對夾蝶 |

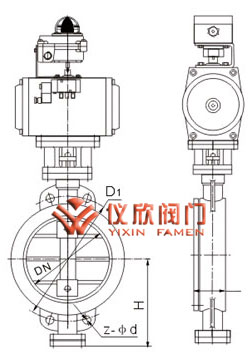

氣動硬密封對夾蝶閥尺寸圖 |
二、氣動硬密封蝶閥 特色
氣動硬密封對夾蝶閥接納的是三維偏疼道理設想，使密封面的空間活動軌跡到達抱負化，密封面彼此之間無摩擦、無干與、加上密封資料挑選適當，從而使蝶閥的密封性、耐侵蝕性、耐低溫性和耐磨性等獲得了靠得住的保障。其首要特色以下：
1、開啟力矩小，矯捷便利，省力節能。
2、三維編心布局，使蝶板越關越緊，其密封機能靠得住，到達無泄露。
3、耐高壓(ya)、耐侵蝕、耐磨損(sun)、利用壽(shou)命長等。
三、氣動硬密封蝶閥 首要手藝參數
| 公稱通經DN（mm) |
50～2000 |
| 公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
| 密封實驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
| 強度實驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
| 合用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
| 合用介質 |
水、氛圍、自然氣、油品及弱侵蝕性流體 |
| 泄露率 |
合適GB/T13927-92規范 |
| 驅動體例 |
蝸輪傳動、電動、氣動、液動 |
四、氣動硬密封蝶閥 首要零部件資料
| 整機稱號 |
資料 |
| 閥體 |
WCB、合金鋼、不銹鋼、QT4500 |
| 蝶板 |
WCB、合金鋼、不銹鋼、QT4500 |
| 閥軸 |
2Cr13不銹鋼、合金鋼 |
| 密封圈 |
不銹鋼圈 |
| 填料 |
柔性石墨 |
五、氣動硬密封蝶閥 接納規范
| 制作規范 |
JB/T 8527-97 |
| 法蘭規范 |
GB9113-2000 |
| 布局長度規范 |
GB12221-89 |
| 查驗規范 |
GB/T 13927-92 |
六、氣動硬密封蝶閥 首要形狀毗連尺寸
| 公稱通經(DN) |
首要尺寸 |
法蘭尺寸和螺栓規格 |
| 1.0MPa |
1.6MPa |
| L |
H |
H1 |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
| 50 |
43 |
625 |
112 |
125 |
Ф18 |
125 |
Ф18 |
| 65 |
46 |
625 |
115 |
145 |
Ф18 |
145 |
Ф18 |
| 80 |
49 |
645 |
120 |
160 |
Ф18 |
160 |
Ф18 |
| 100 |
56 |
675 |
138 |
180 |
Ф18 |
180 |
Ф18 |
| 125 |
64 |
715 |
164 |
210 |
Ф18 |
210 |
Ф18 |
| 150 |
70 |
800 |
175 |
240 |
Ф23 |
240 |
Ф23 |
| 200 |
71 |
850 |
208 |
295 |
M20 |
295 |
M20 |
| 250 |
76 |
925 |
243 |
350 |
M20 |
355 |
M24 |
| 300 |
83 |
1035 |
283 |
400 |
M20 |
410 |
M24 |
| 350 |
92 |
1070 |
310 |
460 |
M20 |
470 |
M24 |
| 400 |
102 |
1190 |
340 |
515 |
M24 |
525 |
M27 |
| 450 |
114 |
1250 |
380 |
565 |
M24 |
585 |
M27 |
| 500 |
127 |
1290 |
410 |
620 |
M24 |
650 |
M30 |
| 600 |
154 |
1455 |
470 |
725 |
M27 |
770 |
M33 |
| 700 |
165 |
1585 |
550 |
840 |
M27 |
840 |
M33 |
| 800 |
190 |
1700 |
640 |
950 |
M30 |
950 |
M36 |
| 900 |
203 |
1965 |
710 |
1050 |
M30 |
1050 |
M36 |
| 1000 |
216 |
2015 |
770 |
1160 |
M33 |
1170 |
M39 |
| 1200 |
254 |
2250 |
890 |
1380 |
M36 |
1390 |
M45 |
