氣動薄膜小流量調理閥
一、氣動薄膜小流量調理閥 用處
"上儀"牌氣動薄膜小流量調理閥是特地針對小流量調理而開辟的小口徑調理閥。閥體接納羅紋毗連，具備體積小、分量輕、裝配、保護便利等長處。調理不清潔介質時，應針對其節省空隙小的題目，注重防備堵卡景象的產生。氣動薄膜小流量調理閥它(ta)合(he)用于(yu)液(ye)體(ti)、蒸汽等(deng) 介質的注流量調理場所(suo)。
 |
 |
| 氣動薄膜小流量調理閥（焊接式） |
氣動薄膜小流量調理閥（內羅紋式） |
二、氣動薄膜小流量調理閥 首要手藝參數
| 公稱通徑(mm) |
G1/2" |
G3/4" |
| 閥座直徑(mm) |
1.5* |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| 流量系數Kv |
0.0025 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
| 可調規模 |
30:1 |
| 公稱壓力 |
規范產物1.6 4.0 6.4、10MPa |
| 閥芯情勢 |
單座柱塞型閥芯 |
| 流量特征 |
直線 |
| 感化情勢 |
氣開式、氣關式 |
| 任務溫度 |
通俗型-40～230℃，散熱片型230～450℃，特別定貨450～600℃ |
| 法蘭規范 |
合適JB78-59、JB79-59規范，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等規范定貨出產 |
| 履行機構 |
ZHA/B型多彈簧氣動薄膜履行機構 |
| 可配附件 |
定位器、電磁閥、氛圍過濾減壓閥、限位開關、閥位反應器、告急作裝配、手輪機構等 |
三、氣動薄膜小流量調理閥 首要手藝機能目標
泄露率：Ⅵ 級， 小于額外流量的10-4
回差 ：不帶定位器， 小于全路程的3%； 帶定位器， 小于全路程的1%
根基偏差：不帶定位器， 小于全路程的±5%； 帶定位器， 小于全路程的±1%
死(si)區：不帶定(ding)位器 ， 小于(yu)(yu)全路程(cheng)的3%； 帶定(ding)位器， 小于(yu)(yu)全路程(cheng)的1%注：測試利(li)用填料為聚四氟乙烯填料。
四、氣動薄膜小流量調理閥 首要零部件資料
閥體材質：1G1Cr18Ni9Ti、316、316L等
芯座材質：1Cr18Ni9Ti、316、316L等
填料材質：聚四氟乙烯、柔性石墨
膜片(pian)材質：丁腈橡膠(jiao)夾尼龍布(bu)
五、氣動薄膜小流量調理閥 許可壓差
| 履行機構 |
ZHA(B)-11 |
| 路程（mm） |
10 |
| 有用面積(cm3) |
200 |
| 氣源接口尺寸 |
M16×1.5 |
| 公稱通徑（mm） |
G1/2" |
G3/4" |
| 閥座直徑（mm） |
1.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| 許可壓差△P（MPa） |
6.4 |
5.2 |
4.6 |
注： （1）ZHA：正感召進行結構 ；ZHB 抵觸的召進行結構。（2）若果經營許可資料壓值不精準或較大 目標壓值達到列表頁經營規模請俺們約見。
六、氣動薄膜小流量調理閥 形狀尺寸及分量
 |
 |

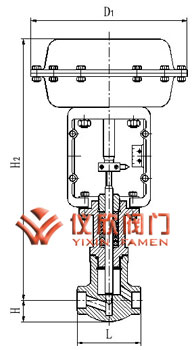

| 氣動薄膜小流量調理閥布局尺寸圖 |

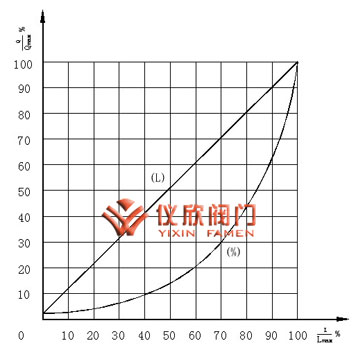

氣動薄膜小流量調理閥流量特征圖 |
| 公通徑(mm) |
G1/2" |
G3/4" |
| 毗連長度 L(mm) |
92 |
92 |
| 高度 H(mm) |
370 |
370 |
| H1(mm) |
30 |
30 |
| 履行器寬 D(mm) |
230 |
230 |
| 分量(KG) |
18 |
18 |
