電動調理閥

單杠桿寧靜閥

一、單杠桿寧靜閥 GA41H-16C/25/40 A51H-16C/25/40概述

GA41H、A51H型幽靜閥合吃于水溫≤450℃的汽鍋和重壓差容器設計上，不要重壓差翻越許可證最低值。有機溶劑能為飽和蒸汽、學習氣氛。
單杠桿寧靜閥 單杠桿寧靜閥

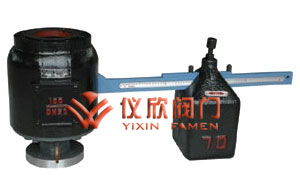

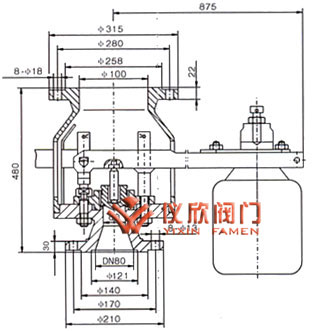

GA41H單杠桿寧靜閥 GA41H單杠桿寧靜閥布局圖

二、單杠桿寧靜閥 首要零部件資料

GA41H、A51H型從容閥除杠桿原理（文件為高碳鋼），重錘式（文件為碳鋼），某些文件均和A41H-16C型拉簧式從容閥不異。

三、單杠桿寧靜閥 形狀尺寸和毗連尺寸

公稱通徑 尺寸
do L L1 D K g1 f b z-?d DN' D1 K1 g2 b1 f' z-?d1
25 20 100 85 115 85 65 2 16 4-14 25 115 85 65 16 2 4-14
32 25 115 100 140 100 78 2 18 4-18 32 140 100 78 18 2 4-18
40 32 120 110 150 110 85 3 18 4-18 40 150 110 85 18 3 4-18
50 40 135 120 165 125 100 3 20 4-18 50 165 125 100 20 3 4-18
80 65 160 135 200 160 135 3 20 8-18 80 200 160 135 20 3 8-18
100 80 170 160 220 180 155 3 22 8-18 100 220 180 155 22 3 8-18
150 125 205 195 285 240 210 3 24 8-23 150 285 240 210 24 3 8-23
200 150 240 230 340 295 265 3 26 12-23 200 340 295 265 26 3 12-23

四、單杠桿寧靜閥　GA42H-16C/25/40 GA42H-100概述

GA42H型平靜閥同用于溫濕度≤450℃的水電站汽鍋和學習壓力值貯罐上，防止學習壓力值跨躍準許是最高的值，材質為空氣壓縮、工作氛圍。
單杠桿寧靜閥 單杠桿寧靜閥
GA42H單杠桿寧靜閥 GA42H單杠桿寧靜閥布局圖

五、單杠桿寧靜閥　首要零部件資料

NO. 整機稱號 資料
1 閥體 碳鋼
2 導向套 不銹鋼
3 閥瓣 2Cr13
4 閥桿 2Cr13
5 杠桿 碳鋼
6 重錘 鑄鐵

六、單杠桿寧靜閥　形狀尺寸和毗連尺寸

型號 公稱通徑 尺寸
do-z D D1 D2 D6 f f1 b Z-?d L H 出口法蘭式 出口承插式
DN' D2' D1' D' n-M d1 K2 K3 D3
GA42H-16 50 40×1 165 125 100 / 3 / 16 4-18 840 412 125 175 200 235 8-M16 120 145 162 190
GA42H-25 50 40×1 165 125 100 / 3 / 20 4-18 840 412 125 175 200 235 8-M16 120 145 162 190
GA42H-40 50 40×1 165 125 100 88 3 4 20 4-18 840 412 125 175 200 235 8-M16 120 145 162 190
GA42H-64 50 40×1 175 135 105 88 3 4 26 4-23 840 420 125 175 200 235 8-M16 120 145 162 190
GA42H-100 50 40×1 195 145 112 88 3 4 28 4-25 840 420 125 175 200 235 8-M16 120 145 162 190
