儀欣閥門：氣動節制閥>>氣動調理閥>>氣動偏疼扭轉閥

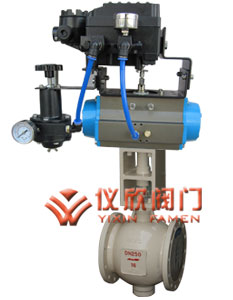

ZPQV氣動偏疼扭轉閥

一、氣動偏疼扭轉閥概述

ZPQV氣動偏疼扭轉調理閥是一種布局新奇、流體阻力小的縱貫型閥體布局，閥芯的反轉展轉中間不與扭轉軸齊心，可減小閥座磨損，耽誤利用壽命；閥芯后部設有一個導流翼，有益于流體不變活動， 氣動偏疼扭轉閥具備良好的不變性。同時，還具備流量大，可調規模廣的長處出格合用于含有淤漿的工藝體系控制。

二、氣動偏疼扭轉閥閥體及內件手藝參數

1、閥體不規則

型式	偏疼扭轉閥
公稱通徑	DN25、40、50、65、80、100、125、150、200、250、300
公稱壓力	ANSI 150、300、600 Lb；JIS 10、20、30、40 K；PN1.6、2.5、4.0、6.3? 、10.0MPa
毗連情勢	沒法蘭對夾式
閥體材質	WCB / SCPH2，CF8 / SCS13A，? CF8M / SCS14A 閥體、閥內件資料的組合及任務溫度規模請參閱表?1
上閥蓋	與閥體成一個全體，-60～+350℃ 注：任務溫度不準跨越各類資料許可規模
壓蓋型式	螺栓壓緊式
填料	聚四氟乙烯填料、柔性石墨填料等各類填料的利用溫度·壓力規模，請參見圖 2
密封墊	金屬齒形墊、石墨環繞糾纏墊

2、閥內件位置

閥芯型式	單座偏疼扭轉閥芯
流量特征	類似線性，請參照圖?3
閥????? 座	壓緊型閥座
閥內件材質	閥體、閥內件資料的組合及任務溫度規模請參閱表?1
球芯轉角	60°
任務規模	軟閥座的任務溫度和壓差規模參考圖?4 司太立堆焊的任務溫度和壓差規模參考圖?5

3、落實構造

型式	GT 型氣缸履行機構
供氣壓力	0.30～0.50MPa
氣源討論	Rc1/4
情況溫度	-30～+70℃
選配附件	定位器、氛圍過濾減壓閥、電磁閥、限位開關、閥位變送器、手輪機構、別的

三、氣動偏疼扭轉閥機能參數

1、產品卡能

感化體例	單感化氣缸履行機構：正感化（氣壓增添閥閉）；反感化（氣壓增添閥開）雙感化氣缸履行機構：隨輸出定位器旌旗燈號的增添閥開或閥閉
可調比	全腔型?100：1? ；縮腔型?40：1
閥座泄露量	金屬閥座：合適?FCI 70-2-1998（ASME B16.104）和?GB4213-1992? Ⅳ級，小于額外?Cv 的?0.01% 聚四氟乙烯軟閥座：合適?FCI 70-2-199（8? ASME B16.104）和?GB4213-1992? Ⅵ級，小于額外?Cv 的?0.00001%
回差	小于全路程的?1%（帶定位器）
線性	小于全路程的±2%（帶定位器）
額外CV 值	請參閱? 表?2
許可壓差?	請參閱? 表?3
形狀尺寸和分量	請參閱? 表?4? 和? 圖?6

2、獨特外形尺寸

閥體組件特別查抄	流量特征查抄、資料查抄（嘗試報告）、非粉碎查抄、噴射線查抄
閥體組件特別洗濯	完整除油、除水處置
閥體組件? 及? 執行機構特別規格	特別材質處置	禁銅處置	特別氛圍配管和特別討論
	防沙、防塵型	防強侵蝕型	真空任務前提用
	熱帶地域用	熱帶地域用	指定色涂層
	打仗大氣局部?SUS 不銹鋼螺栓、螺母

四、氣動偏疼扭轉閥閥體、閥內件資料的組合及任務溫度規模（℃）

閥體資料閥內件資料	JIS	SCPH2	SCS13A	SCS14A
	ASTM	A216WCB	A351CF8	A351CF8M
	GB	WCB	CF8	CF8M
JIS	SUS630	-17～+350	—	—
AISI	630
GB	17-4PH
JIS	SUS304	-17～+250	-60～+250	—
AISI	304
GB	0Cr18Ni9
JIS	SUS316	-17～+250	—	-60～+250
AISI	316
GB	0Cr17Ni12Mo2
JIS	SUS304+ST	-17～+350	-60～+350	-60～+350
AISI	304+ST
GB	0Cr18Ni9+ST
JIS	SUS316+ST	-17～+350	—	-60～+350
AISI	316+ST
GB	0Cr17Ni12Mo2+ST
JIS	SUS304+? PTFE	-17～+200	-60～+200	-60～+200
AISI	304+? PTFE
GB	0Cr18Ni9+PTFE
JIS	SUS316+PTFE	-17～+200	—	-60～+200
AISI	316+PTFE
GB	0Cr17Ni12Mo2+PTFE
JIS	SUS440B	-17～+350	-60～+350	-60～+350
AISI	440B
GB	9Cr18MoV

注：ST—小面積的堆焊司太立和金，PTFE—聚四氟氯乙烯軟封口

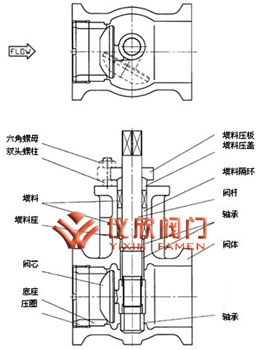

五、氣動偏疼扭轉閥布局及不通口徑的CV值

公稱通徑（mm）		25	40	50	65	80	100	125	150	200	250	300
Cv 值	規范閥芯	14	30	50	100	135	230	320	500	850	1300	1750
Cv 值	減少閥芯	6	12	20	40	54	92	128	200	340	520	700

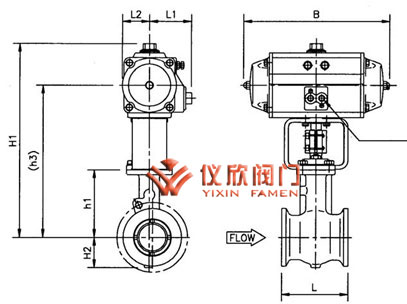

六、氣動偏疼扭轉閥外型尺寸及分量

公稱通徑		履行機構	形狀尺寸（mm）								分量（kg）
公稱通徑		履行機構	法蘭距?L	H1	H2	h1	h3	L1	L2	B	分量（kg）
1〞	25	GTE080	102	340	35	100	270	70	43	190	18
		GTE090		350			275	75	50	210	20
		GTE100		365			280	85	56	247	22
		GTD065		330			270	65	36	164	9
		GTD080		340			270	70	43	190	10
1 1/2〞	40	GTE090	114	360	45	110	285	75	50	210	20
		GTE100		375			290	85	56	247	23
		GTE115		400			300	95	64	276	26
		GTD065		340			280	65	36	164	10
		GTD080		350			280	70	43	190	11
2〞	50	GTE100	124	390	50	125	305	85	56	247	25
		GTE115		415			315	95	64	276	28
		GTE125		450			340	100	70	302	35
		GTD080		365			295	70	43	190	13
		GTD090		375			300	75	50	210	15
		GTD100		390			305	85	56	247	17
2 1/ 〞	65	GTE115	143	430	60	135	330	95	64	276	28
		GTE125		465			355	100	70	302	31
		GTE140		515			395	110	80	342	38
		GTE190		535			405	120	88	432	46
		GTD080		380			310	70	43	190	16
		GTD090		390			315	75	50	210	18
		GTD100		405			320	85	56	247	20
		GTD115		430			330	95	64	276	22
3〞	80	GTE125	165	475	70	145	365	100	70	302	40
		GTE140		525			405	110	80	342	48
		GTE190		545			415	120	88	432	62
		GTE210		570			410	125	99	518	70
		GTD090		400			325	75	50	210	20
		GTD100		415			330	85	56	247	22
		GTD115		440			340	95	64	276	25
		GTD125		475			365	100	70	302	27
4〞	100	GTE190	194	600	80	180	470	120	88	432	70
		GTE210		660			500	125	99	518	78
		GTE255		680			510	130	110	640	91
		GTD100		480			395	85	56	247	30
		GTD115		505			405	95	64	276	35
		GTD125		535			425	100	70	302	40
		GTD140		580			465	110	80	342	45
		GTD190		600			470	120	88	432	55
〞	125	GTE210	213	695	90	215	535	125	99	518	80
		GTE255		715			545	130	110	640	88
		GTE300		775			575	150	131	716	101
		GTD115		540			440	95	64	276	40
		GTD125		570			460	100	70	302	45
		GTD140		615			500	110	80	342	50
		GTD190		635			505	120	88	432	55
		GTD210		695			535	125	99	518	65
6〞	150	GTE255	229	735	110	230	565	130	110	640	111
		GTE300		790			590	150	131	716	130
		GTE350		820			605	185	165	780	168
		GTD125		600			490	100	70	302	65
		GTD140		640			520	110	80	342	70
		GTD190		660			530	120	88	432	80
		GTD210		715			555	125	99	518	85
		GTD255		735			565	130	110	640	96
		GTD300		790			590	150	131	716	113
8〞	200	GTE300	243	835	135	275	635	150	131	716	150
		GTE350		865			650	185	165	780	188
		GTD190		705			575	120	88	432	95
		GTD210		760			600	125	99	518	100
		GTD255		780			610	130	110	640	111
		GTD300		835			635	150	131	716	128
10〞	250	GTE300	297	885	165	310	685	150	131	716	180
		GTE350		915			700	185	165	780	218
		GTD210		810			650	125	99	518	125
		GTD255		830			660	130	110	640	135
		GTD300		885			685	150	131	716	146
		GTD350		915			700	185	165	780	163
12〞	300	GTD210	338	845	190	345	685	125	99	518	160
		GTD255		865			695	130	110	640	170
		GTD300		920			720	150	131	716	181
		GTD350		950			735	185	165	780	198
