BQ41F/H保溫球閥
BQ41F/H保溫球閥該產物具備杰出的保溫保冷特征,且閥門的通徑與管徑分歧,同時又能有用下降管 路中介質熱量喪失。首要用于煤油、化工、冶金、制藥、食物等各種體系中，以保送常溫下會凝結的高粘度介質。
因(yin)為接(jie)納全(quan)體式布局(ju)，因(yin)此保溫球閥比普(pu)通球閥體積更小，分量更輕，且無外漏,密封機能(neng)杰出(chu)，夾套接(jie)納碳素鋼管焊接(jie)比鍛造的加倍耐壓安穩。
 |
 |

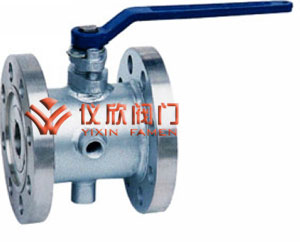

保溫球閥 |

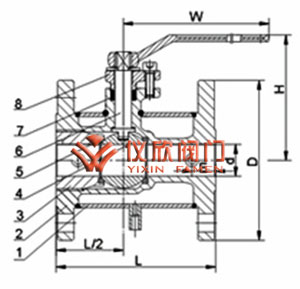

保溫球閥尺寸圖 |
一、BQ41F/H保溫球閥 手藝規范
| 設想規范 |
ASME B 16.34 GB/T 12224 |
| 布局長度 |
ASME B 16.10 GB/T 12221 |
| 毗連法蘭 |
ASME B 16.5 JB/T 79 |
| 驅動方 |
手動、電動、氣 |
| 實驗和查驗 |
JB/T9092 API 598 |
| 合用介質 |
重油、膠類等易凝結介質 |
二、BQ41F/H保溫球閥 首要整機材質表
| 序號 |
整機稱號 |
材 質 |
| GB |
ASTM |
| 1 |
夾套 |
25 |
A105 |
| 2 |
閥座 |
WCB |
A216-WCB |
| 3 |
閥體 |
25 |
A105 |
| 4 |
密封圈 |
PTFE、對位聚苯 |
| 5 |
球體 |
|
|
| 6 |
閥桿 |
1Cr13 |
A247-410 |
| 7 |
填料 |
柔性石墨 |
| 8 |
填料壓蓋 Gland |
WCB |
A216-WCB |
注：一系列止回閥首先零主件及密封帶面的金屬材質可決定顯示工作內容首先或用戶的尤為ajax請求總體目標建議選用。
三、BQ41F/H保溫球閥 首要形狀及毗連尺寸表
| 公稱通徑 (DN) | b | L | D | E | Q | H | W | 管羅紋 |
|---|
| (mm) | (in) | (mm) | (in) | P |
|---|
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
