長輸管線球閥
長輸管線球閥是按照用戶的需要，為知足在硫化情況下的抗硫化應力裂化的請求，咱們從設想、選材、制作、實驗、外表處置及涂漆都嚴酷按美國侵蝕工程師協會NACE的有關規范請求停止。
長輸管線球閥不(bu)只(zhi)選(xuan)材(cai)普遍(bian)且內件資料均接納外表鍍鎳或(huo)是(shi)316材(cai)質(zhi)、密封圈接納特制(zhi)的聚合物(wu)資料。使閥門不(bu)只(zhi)防(fang)侵蝕(shi)，抗硫化才能強(qiang)，防(fang)火(huo)、防(fang)靜電、密封機能 好，合用壓力(li)與溫度規模廣，全通徑(jing)與縮(suo)徑(jing)齊全，并可配多種驅動(dong)裝配，是(shi)化工、煤油煉(lian)制(zhi)，自然氣開(kai)采與保送(song)體系抱負的用閥挑選(xuan)。
 |
 |

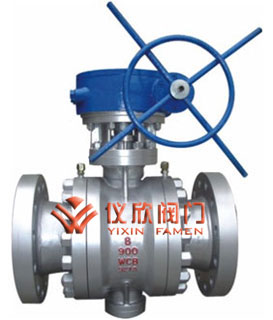

長輸管線球閥 |
長輸管線球閥布局圖 |
一、長輸管線球閥 首要整機及材質
| 序號 |
整機稱號 |
材質 |
| GB |
ASTM |
| 1 |
閥體 |
WCB、A105 |
A1 82 F31 6 |
| 2 |
彈簧 |
60Si2Mn |
31 6 |
| 3 |
密封圈 |
|
加強聚四氟乙烯 |
| 4 |
球體 |
A105+ENP |
A182F316 |
| 5 |
鍵 |
45 |
316 |
| 6 |
填料 |
PTFE |
PTFE |
| 7 |
閥桿 |
2Cr13+鍍鎳磷 |
316 |
| 8 |
填料壓蓋 |
WCB |
A216-WCB |
| 9 |
支架 |
WCB A2 |
6-WCB |
| 1O |
壓套 |
A105 |
316 |
| 11 |
“ O”型密封圈 |
橡膠 |
橡膠 |
| 12 |
滑動軸承 |
不銹鋼 +PTFE |
316+PTFE |
| 13 |
螺柱 |
35CrMoA |
316 |
| 14 |
螺母 |
35 |
316 |
| 15 |
閥蓋 |
WCB A2 |
6-WCB |
| 16 |
閥座 |
A105+ENP |
316 |
| 17 |
墊片 |
柔性石默 +不銹鋼 |
柔性石默+316 |
| 18 |
底蓋 |
A105 |
316 |
| 19 |
牢固軸 |
1Cr13 |
A276-410 |
| 20 |
螺釘 |
35 |
316 |
| 21 |
排污螺塞 |
25 |
316 |
二、長輸管線球閥 首要機能規范
| 公稱壓力 PN(MPa) |
最高利用壓力 |
實驗壓力 (MPa) |
壓力級 |
最高利用壓力 |
實驗壓力 (MPa) |
| (Mpa) |
殼體 |
高壓液密封 |
高壓氣密封 |
(Mpa) |
殼體 |
高壓液密封 |
高壓氣密 |
| 1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
21.6 |
0.6 |
| 2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
| 4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
| 6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
| 1O.0 |
10.0 |
1.5 |
1.1 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
| 利用規范 |
結度長度核 |
CB12221-89 ANSI B16.10 |
| 法蘭尺寸按 |
JB79-59 GB 9113 HG20592-97 ANSI B16.5 |
| 焊接規范按 |
CB12224-89 ANSI B16.25 |
| 查驗實驗按 |
JB/T 9092-89 API 598 |
| 合用工況 |
合用介質 |
自然氣、液化氣、煤油等介質 |
| 合用溫度 |
-28℃~≤150℃ |
| 驅動體例 |
蝸輪傳動、氣動、電動、氣液聯動等 |
電動閥門
