氧氣球閥
一、氧氣球閥 特色
氧氣閥作(zuo)為(wei)冶金產業中保送氧(yang)氣管路上(shang)(shang)的啟閉(bi)(bi)(bi)裝配，較別(bie)的通用(yong)(yong)(yong)(yong)閥門比擬有(you)很多出格嚴(yan)酷的請求。由(you)于氧(yang)氣屬(shu)易燃易爆風險品，以是必需(xu)防(fang)(fang)泄露，防(fang)(fang)靜電(dian)，防(fang)(fang)火花(hua)(hua)，以防(fang)(fang)止發生(sheng)變亂(luan)。 在(zai)布(bu)局上(shang)(shang)，設想(xiang)為(wei)：閥瓣啟閉(bi)(bi)(bi)時(shi)閥桿(gan)只起落(luo)而不動(dong)彈，有(you)用(yong)(yong)(yong)(yong)地下降了密(mi)封副磨損(sun)、填料磨損(sun)和上(shang)(shang)密(mi)封磨損(sun)；側法(fa)蘭上(shang)(shang)裝有(you)接地螺釘(ding)，防(fang)(fang)止發生(sheng)靜電(dian)火花(hua)(hua)；閥桿(gan)外露局部用(yong)(yong)(yong)(yong)無機(ji)玻璃密(mi)閉(bi)(bi)(bi)封蓋，用(yong)(yong)(yong)(yong)以防(fang)(fang)塵防(fang)(fang)油。 手藝參(can)數 閥體材(cai)質 1Cr18Ni9Ti 公稱壓力PN(MPa) 2.5 公稱通徑DN(mm) 15-400 機(ji)能描寫 特色 具備密(mi)封機(ji)能好(hao)，操(cao)縱簡便(bian)矯捷，寧(ning)靜靠(kao)得住(zhu)，利(li)用(yong)(yong)(yong)(yong)壽(shou)命長(chang)等長(chang)處。
 |
 |

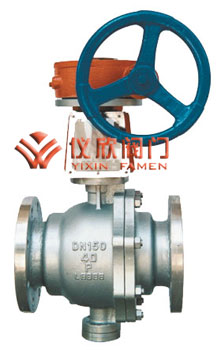

氧氣球閥 |

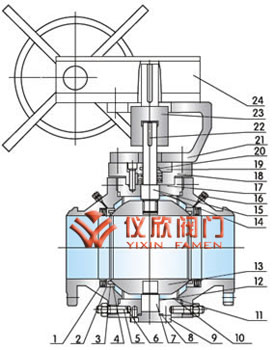

氧氣球閥結 |
二、氧氣球閥 履行規范
| 設想與制作 |
布局長度 |
法蘭尺寸 |
壓力-溫度 |
實驗-查驗 |
| GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
三、氧氣球閥 實驗壓力
| 公稱壓 |
1.6 |
2.5 |
4.0 |
| 強度實驗 |
2.4 |
3.8 |
6.0 |
| 水密封實驗 |
1.8 |
2.8 |
4.4 |
| 氣密封實驗 |
0.4-0.7 |
四、氧氣球閥 首要整機資料及機能
| 閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
| 球體閥桿 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
| 閥 座 |
聚四氟乙烯 加坡纖加強聚四氟乙烯 對位聚笨 |
| 墊片 |
聚四氟乙烯 不銹鋼/柔性石墨 齒形墊片 |
| 閥桿座 |
聚四氟乙烯
不銹鋼/柔性石墨 |
| 填料 |
聚四氟乙烯
加強柔性石墨 |
| 填料壓蓋 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
| 溫度 |
-29～150(聚四氟乙烯 PTFE)
-29～200(加玻纖加強聚四氟乙烯PTFE+GLASS)
-29～300(對位聚笨 PPL) |
| 介質 |
水 蒸汽 油品 |
硝酸類 |
強氧化介質 |
醋酸類 |
尿素類 |
五、氧氣球閥 毗連尺寸
不銹鋼管二氧化碳氣閥體PN1.6MPa主要毗連尺寸圖及權重
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
| H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
| W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
| Wt（㎏） |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
不銹鋼管氧閘閥PN2.5MPa重中之重毗連外形尺寸及重量
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
| H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
| W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
| Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
不銹鋼管空氣蝶閥PN4.0MPa基本毗連長寬及量用
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
| H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
| W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
| Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
